Принцип на действие на ракетната печка с камбанен тип външен корпус

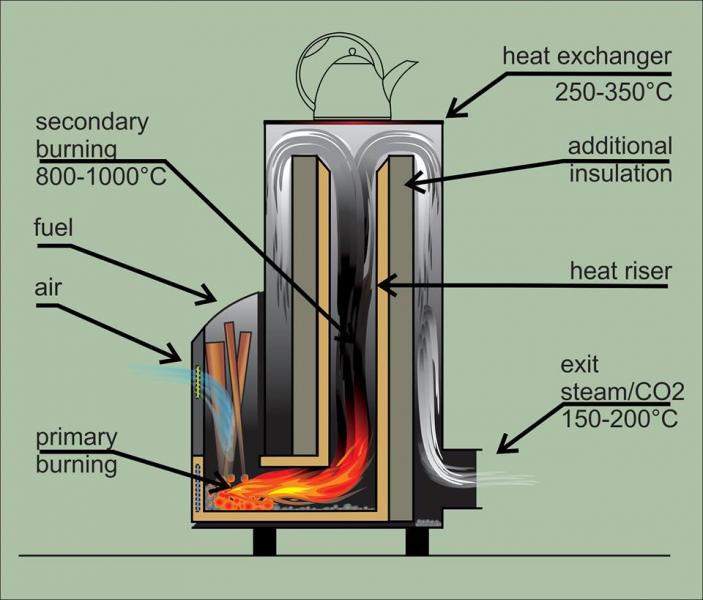

Накратко това е печка състояща се от горивна камера, където цепениците горят в долния си край, а пламъците и димните газове се отвеждат първоначално в хоризонтална посока в (хипер-)термоизолиран проход с L-форма или J-форма в зависимост от конструкцията.

Вертикалната част от този проход се нарича heat-riser, което показва основната му функция – това е вътрешен комин/тунел, в който нагорещените газове доизгарят в условия на максимално повишена температура и се издигат нагоре. Над хийт-райзъра е поставена камбана (или „heat-exchanger“ обикновено корпуса на голям метален варел или водосъдържател от бойлер. При излаза си от сравнително тесния проход в по-голямо пространство горещите газове разпределят топлината си по цялата повърхност на външния корпус и охлаждайки се до по-ниски температури отиват към основата на камбаната, в която се намира отвора за кюнеца. Идеята е, че докато не се охладят достатъчно, излезлите вече в камбаната изгорели газове те не позволяват на нови газове от хийт-райзъра да ги изтласкат. Така печката „саморегулира“ тягата си. Температурите в хийт-райзъра са екстремални, което се демонстрира от разрушенията по стените, когато се използва метална тръба вместо термоустойчиви материали. Ефективността на този вид печки идва от осигуряването на идеални условия за окисляване на всички димни газове в хийт-райзъра и впоследствие от подобреното топлоотдаване през голямата площ на камбаната. Ефекта на саморегулиране на тягата не е силно изразен и температурите особено в горната част на камбаната са много високи над 350⁰ С. Поради това най-често тази горивна система се комбинира с акумулиращи топлина елементи – кахли, бетон или различни каменни блокове, които се нареждат около камбаната и формират зидана конструкция, която да обира пиковата топлинна мощност и да отдават топлината по-равномерно във времето. На английски зиданата акумулираща печка се нарича Mass Heating Device. Основен недостатък на тази архитектура на печката е трудното разпалване поради камбаната – в началото хийт-райзъра също е студен и след напускането му газовете допълнително се охлаждат докато достигнат до долу, вследствие на което нямат достатъчна температура за да излетят през комина. Чак след загряването си хийт-райзъра започва да играе ролята на устройство подобряващо изгарянето.
